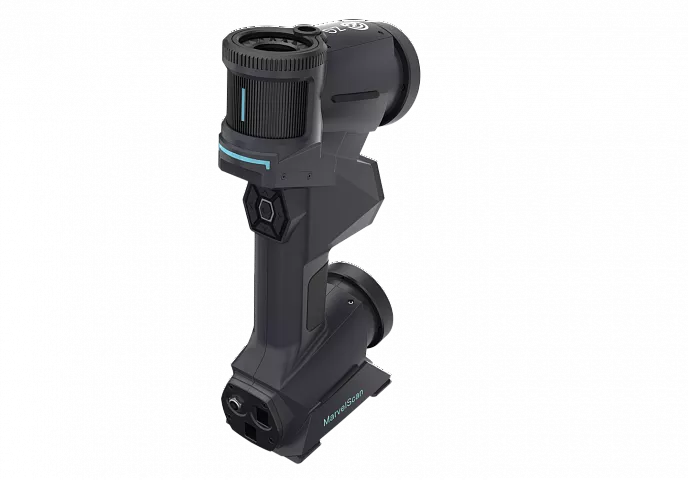

Первое в мире портативное решение для сканирования без меток и трекера

ZG Technology

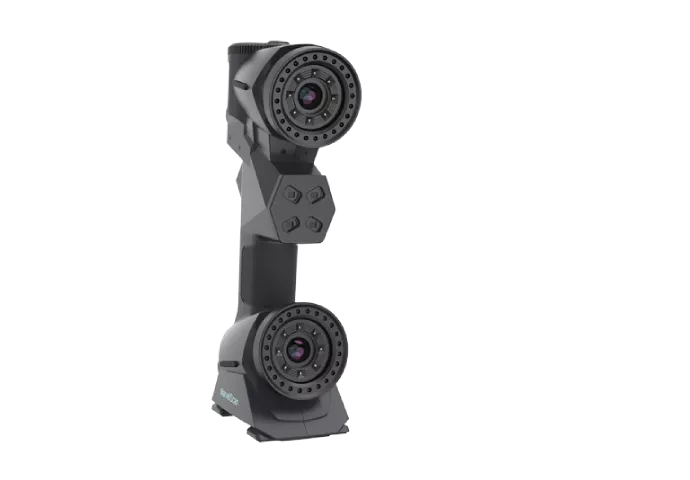

По сравнению с другими системами сканирования с оптическим слежением MarvelScan не требует применения меток или оптического трекера, что существенно упрощает калибровку и повышает мобильность устройства. Это первый 3D‑сканер на рынке, использующий технологию синего подсвета и сразу три камеры одновременно: две для сканирования и одну для позиционирования монокуляра.

  • Технология синего подсвета для сканирования любых поверхностей

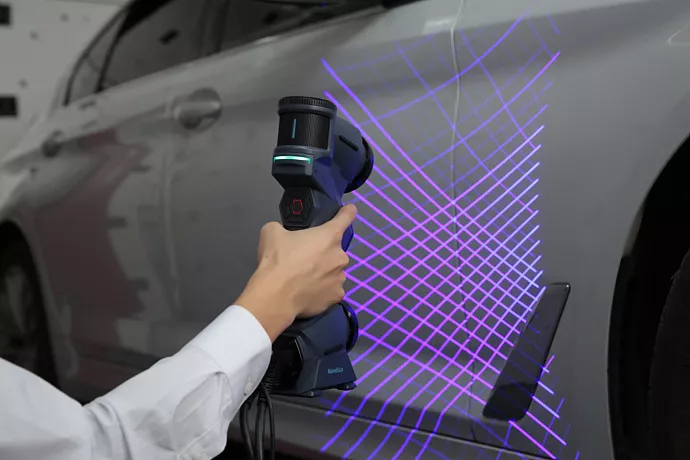

  • 22 синих лазерных линии в стандартном режиме, скорость сканирования — до 1 млн 350 тыс. измерений в секунду
  • Режим высокой точности: 5 дополнительных параллельных лазерных линий для большей детализированности сканов
  • Точное определение координат и центров отверстий всего за несколько секунд
  • Больше не требуется закреплять метки на объекте независимо от используемого режима

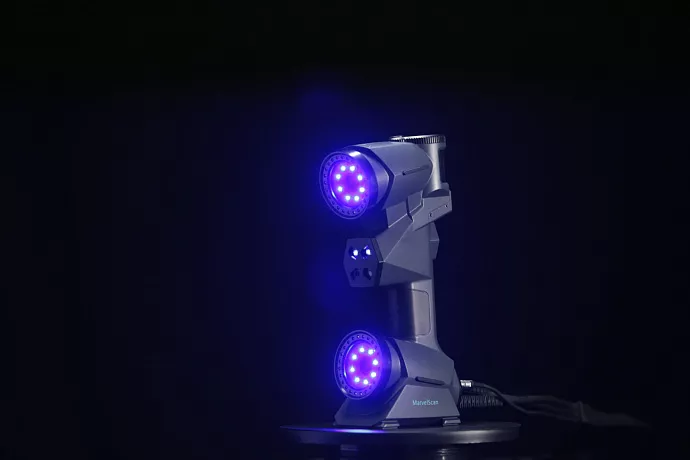

  • Сканер использует источник синего LED‑света для системы фотограмметрии, что значительно повышает точность сканирования
  • 3D-рендеринг и оптимизация деталей в режиме реального времени
  • Использование нескольких режимов и их комбинирование закрывает массу задач с помощью одного устройства
Режим сканирования Стандартный режим Режим высокого разрешения
Скорость измерений 2 100 000 измерений в секунду 900 000 измерений в секунду
Зона сканирования до 600 х 550 мм до 215 х 65 мм
Источник света 22 синих лазерных линии + 1 дополнительная 5 параллельных синих лазерных линий
Класс лазера Класс 2 (безопасный для глаз)
Разрешение до 0,02 мм
Точность до 0,02 мм до 0,01 мм
Независимая встроенная фотограмметрия Объемная точность 0,02 мм/м
Стандартное отклонение 0,007 мм/м
Глубина резкости 600 мм ~ 5000 мм
Объемная точность без меток 0,050 + 0,020 мм/м
Объемная точность с метками 0,015 + 0,035 мм/м
Объемная точность с независимой встроенной фотограмметрией 0,015 + 0,020 мм/м
Объемная точность с системой фотограмметрии PhotoShot 0,015 + 0,015 мм/м
Точность измерения отверстий до 0,03 мм
Объемная точность измерения отверстий без меток 0,060 + 0,020 мм/м
Объемная точность измерения отверстий с метками 0,025 + 0,035 мм/м
Объемная точность измерения отверстий с независимой встроенной фотограмметрией 0,025 + 0,020 мм/м
Объемная точность измерения отверстий с системой фотограмметрии PhotoShot 0,025 + 0,015 мм/м
Расстояние до объекта 350 мм 150 мм
Глубина резкости 450 мм 150 мм
Максимальное расстояние до объекта 575 мм
Рабочая температура –20 ~ 40°C
Вес 1,3 кг
Размеры 300 х 150 х 70 мм
Подключение USB 3.0
Рабочая температура –20 ~ 40°C
Допустимая влажность (без конденсата) 10% – 90%
Форматы экспорта данных .stl, .ply, .obj, .txt, .xyz, .asc. и др.
Встроенное ПО ZG Scanning Software
Совместимое ПО PointShape, Geomagic, InnovMetric Software (PolyWorks), Dassault Systems (CATIA V5 и SolidWorks), PTC (Pro/ ENGINEER), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage), Siemens (NX и Solid Edge)
Гарантия 1 год
